تفاصيل المنتج:
|
| إستعمال: | لروبوت السيارة الذكية الإلكترونية | التخفيف: | نحى |
|---|---|---|---|
| السرعة (دورة في الدقيقة): | 15-2000 دورة في الدقيقة | اكتب: | 545 دي سي جير موتور مع جهاز تشفير |
| كفاءة: | آي إي 1 | بناء: | المغناطيس الدائم |
| مادة: | ستانلس ستيل | الجهد االكهربى: | 6 فولت / 12 فولت / 24 فولت |
| تسليط الضوء: | محرك تروس لخفض السرعة 2000 دورة في الدقيقة,محرك تروس لخفض سرعة روش,محرك تروس معدني صغير 2000 دورة في الدقيقة |
||

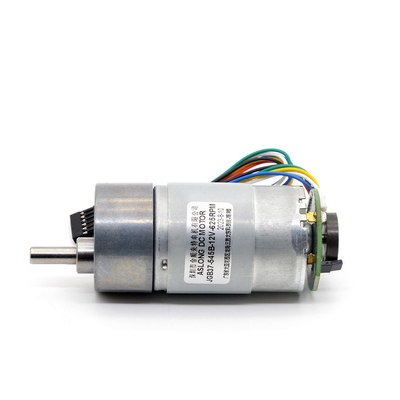

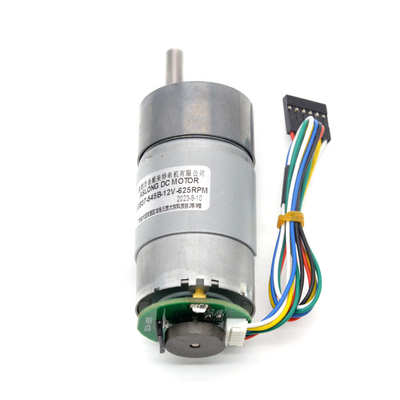

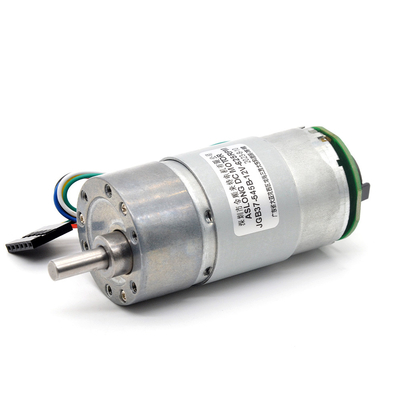

محرك تروس تخفيض السرعة المعدنية 2000 دورة في الدقيقة عزم دوران عالي 24 فولت تيار مستمر مع جهاز تشفير
24V DC 15 إلى 2000 RPM محرك تروس تخفيض سرعة عزم الدوران العالي مع جهاز تشفير هولزر وعلبة تروس معدنية
تخفيض السرعة والعتاد المحركتخصيص
① اسم المحرك: DC Geared Motor With Encoder
② الجهد الذي يمكنك اختياره لهذا المحرك هو DC 6V ؛12 فولت تيار مستمر و 24 فولت
③ بعد تحديد جهد المحرك ، يمكنك اختيار إحدى السرعات التالية للشراء.تشير السرعات التالية إلى سرعة عدم التحميل للمحرك ، وليس سرعة التحميل ؛
على سبيل المثال ، 4RPM تعني أن المحرك يدور 4 مرات في الدقيقة دون تحميل.
تيار مستمر 6 فولت ؛يمكنك اختيار سرعة عدم التحميل لديك:
4 دورة في الدقيقة / 6 دورة في الدقيقة / 11 دورة في الدقيقة / 19 دورة في الدقيقة / 24 دورة في الدقيقة / 35 دورة في الدقيقة / 55 دورة في الدقيقة / 104 دورة في الدقيقة / 166 دورة في الدقيقة / 312 دورة في الدقيقة / 500 دورة في الدقيقة.
12V العاصمةيمكنك اختيار سرعة عدم التحميل لديك:
8 دورة في الدقيقة / 12 دورة في الدقيقة / 23 دورة في الدقيقة / 37 دورة في الدقيقة / 47 دورة في الدقيقة / 70 دورة في الدقيقة / 110 دورة في الدقيقة / 208 دورة في الدقيقة / 332 دورة في الدقيقة / 625 دورة في الدقيقة / 1000 دورة في الدقيقة.
تيار مستمر 24 فولت ؛يمكنك اختيار سرعة عدم التحميل لديك:
15 دورة في الدقيقة / 24 دورة في الدقيقة / 46 دورة في الدقيقة / 75 دورة في الدقيقة / 95 دورة في الدقيقة / 140 دورة في الدقيقة / 223 دورة في الدقيقة / 415 دورة في الدقيقة / 660 دورة في الدقيقة / 1250 دورة في الدقيقة / 2000 دورة في الدقيقة.
اختر واحدة من السرعات ، سيكون هناك عزم تحميل مقنن مقابل ذلك ، لذلك عندما تختار سرعة عدم التحميل للمحرك ، نوصيك بالرجوع إلى عزم الدوران المقدر للحمل للمحرك وفقًا لحمل المشروع بدلاً من عزم دوران المحرك.
تختلف سرعة المحرك ، كما يختلف عزم دوران المحرك.على سبيل المثال ، معلمة المحرك التي تختارها هي 12v 8rpm ، وعزم دوران المحرك 35KG.CM ، إذا كانت معلمة المحرك التي تختارها هي 12v 1000rpm ، وعزم دوران المحرك هو 0.5KG.CM.لذلك كلما قلت سرعة المحرك التي تختارها ، زاد عزم دوران المحرك.بالمقابل ، كلما زادت السرعة التي تختارها ، قل عزم دوران المحرك.
سيكون لدى بعض الناس شك.إذا تم شراء السرعة القصوى لهذا المحرك ، مثل 1000 دورة في الدقيقة ، إذا قللنا سرعة المحرك من 1000 دورة في الدقيقة إلى 8 دورة في الدقيقة ، عندما يعمل المحرك عند 8 دورة في الدقيقة ، هل يمكن أن يصل عزم المحرك إلى 35 كجم؟
هذا مستحيل.عندما يتم ضبط سرعة المحرك ، سينخفض عزم دوران المحرك أيضًا مع انخفاض السرعة.على سبيل المثال ، تبلغ سرعة المحرك الذي اشتريته 1000 دورة في الدقيقة ، وعزم دوران المحرك 0.5 كجم.عندما تقوم بتقليل سرعة المحرك ، فإن عزم دوران المحرك سيكون أقل من 0.5 كجم.إذا تم تقليل سرعة المحرك بشكل كبير ، فسيتم أيضًا تقليل عزم دوران المحرك بشكل كبير.
إذا قمت بشراء أقل سرعة لهذا المحرك ، مثل 8rpm ، فإن عزم دوران المحرك هو 35KG ، وإذا قمت بتقليل سرعة المحرك من 8rpm إلى 1rpm ، فسيكون عزم دوران المحرك أيضًا أقل من 35KG.
لذلك عليك التفكير فيما إذا كان العزم النهائي للمحرك يمكن أن يصل إلى حمل مشروعك بعد إبطاء المحرك.إذا لم يكن الأمر كذلك ، فعليك التفكير في اختيار سرعات منخفضة أخرى أو محركات أخرى.
يمكنك الاتصال بنا بخصوص مبدأ تغيير عزم الدوران بسرعة ، يمكننا مساعدتك في تجنب شراء الأخطاء ، شكرًا!
④ بافتراض أن معلمات المحرك الذي تشتريه هي 12v 8rpm ، فإن نطاق السرعة القابل للتعديل للمحرك هو 0rpm إلى 8rpm ، أي أن السرعة التي تختار شرائها هي النطاق القابل للتعديل السرعة القصوى.
اتجاه دوران المحرك: CW أو CCW ، دعم معكوس ؛
تحكم في دوران المحرك في اتجاه عقارب الساعة أو عكس اتجاه عقارب الساعة عن طريق تغيير طريقة توصيل الأقطاب الموجبة والسالبة.
⑥ شكل عمود المحرك: قطر عمود المحرك 6 مم ، يرجى الرجوع إلى مخطط الحجم أدناه لجميع أبعاد المحرك.
⑦ مادة التروس: التروس المعدنية تجعل المحرك يدوم لفترة أطول
⑧ المحرك لديه ضوضاء قياسية عند العمل.إذا كان لمشروعك متطلبات ضوضاء عمل المحرك ، فيرجى الرجوع إلينا قبل الشراء.سنقدم لك بعض الاقتراحات.شكرا لك.
عندما يتم عكس المحرك ، سيكون صوت العمل للمحرك أكبر من الدوران الأمامي ، وهو أمر طبيعي.
⑨ هذا المحرك مناسب لمجموعة متنوعة من الأجهزة الذكية ، ولكن عليك أن تتحقق بعناية مما إذا كان حجم المحرك والجهد والسرعة وعزم الدوران مناسبًا لجهازك قبل الشراء.
فيما يلي مقدمة لبرنامج التشفير
① إشارة الخرج: موجة مربعة (افتراضية) طور AB
نطاق درجة حرارة التشغيل: -40 درجة مئوية إلى 120 درجة مئوية
③ هذا المشفر عبارة عن مشفر مغناطيسي تزايدي ثنائي القناة وثلاث قنوات.إنها مناسبة للاستخدام في البيئات القاسية.يحتوي كل مشفر مغناطيسي على شبكة مغناطيسية وحساسية مغناطيسية للكشف عن المحرك.يحتوي الإخراج على قناتين بزاوية طور تربيعية تبلغ 90 درجة موجة مربعة ؛يدور المحرك مرة واحدة ، وتخرج إشارات A و B 16 نبضة لكل منهما.
④ مواصفات جهاز التشفير: مشفر AB ثنائي الطور ذو 17 سلكًا بجهد إشارة أساسي 3.3 فولت أو 5 فولت
⑤ مواصفات الأسلاك: موصل طرفي XH2.5-6PIN
مقدمة اتصال من المشفر
(1) الخط الأحمر: القطب الموجب للمحرك ؛الاتصال بالقطب الموجب لمصدر طاقة التيار المستمر
(2) الخط الأسود: القطب السالب للمحرك ؛قم بتوصيل القطب السالب لمصدر طاقة التيار المستمر
(3) الخط الأخضر: مستشعر القاعة GND
(4) الخط الأزرق: مصدر طاقة المستشعر (مستشعر القاعة Vcc)
(5) الخط الأصفر: نقطة خرج الإشارة A (مستشعر القاعة A Vout)
(6) الخط الأبيض: نقطة إخراج الإشارة B (مستشعر القاعة B Vout)
ورقة البيانات:
| الموديل: JGB37-545B | عدم التحميل | عند التحميل | المماطلة | ناقل الحركة طول |
|||||
| نسبة الانخفاض | تصنيفها فولت | ||||||||
| سرعة | حاضر | عزم الدوران | سرعة | حاضر | عزم الدوران | حاضر | |||
| الخامس | دورة في الدقيقة | أماه | كجم سم | دورة في الدقيقة | أ | KG.CM | أ | مم | |
| 6.3 | 6 | 500 | 100 | 0.2 | 400 | 0.45 | 1.5 | 1.8 | 19 |
| 10 | 6 | 312 | 100 | 04 | 260 | 045 | 25 | 18 | 19 |
| 19 | 6 | 166 | 100 | 0.8 | 140 | 0.45 | 4.7 | 1.8 | 22 |
| 30 | 6 | 104 | 100 | 1.2 | 88 | 0.45 | 7.5 | 18 | 22 |
| 56 | 6 | 55 | 100 | 22 | 47 | 0.45 | 14 | 18 | 24 |
| 90 | 6 | 35 | 100 | 32 | 29 | 0.45 | 22 | 1.8 | 24 |
| 131 | 6 | 24 | 100 | 52 | 20 | 045 | 32 | 1.8 | 265 |
| 168 | 6 | 19 | 100 | 67 | 15 | 045 | 35 | حظر الحظر | 265 |
| 270 | 6 | 11 | 100 | 10 | ز | 0.45 | 35 | 265 | |
| 506 | 6 | 6 | 100 | 20 | 5 | 0.45 | 35 | 29 | |
| 810 | 6 | 4 | 100 | 32 | 3 | 0.45 | 35 | 29 | |
| 63 | 12 | 1000 | 200 | 0.5 | 800 | 1 | 3 | 5 | 19 |
| 10 | 12 | 625 | 200 | 08 | 530 | 1 | 5 | 5 | 19 |
| 19 | 12 | 332 | 200 | 1.4 | 280 | 1 | 94 | 5 | 22 |
| 30 | 12 | 208 | 200 | 1.5 | 176 | 1 | 15 | 5 | 22 |
| 56 | 12 | 110 | 200 | 45 | 95 | 1 | 28 | 5 | 24 |
| 90 | 12 | 70 | 200 | 72 | 58 | 1 | 35 | حظر الحظر | 24 |
| 131 | 12 | 47 | 200 | 105 | 40 | 1 | 35 | 265 | |
| 168 | 12 | 37 | 200 | 135 | 30 | 1 | 35 | 265 | |
| 270 | 12 | 23 | 200 | 216 | 19 | 1 | 35 | 265 | |
| 506 | 12 | 12 | 200 | 35 | 10 | 1 | 35 | 29 | |
| 810 | 12 | 8 | 200 | 35 | 65 | 1 | 35 | 29 | |
| 63 | 24 | 2000 | 400 | 01 | 1660 | 1.9 | 6 | 11 | 19 |
| 10 | 24 | 1250 | 400 | 1.6 | 1050 | 1.9 | 10 | 11 | 19 |
| 19 | 24 | 660 | 400 | 03 | 558 | 1.9 | 19 | ح | 22 |
| 30 | 24 | 415 | 400 | 3.9 | 350 | 1.9 | 30 | 11 | 22 |
| 56 | 24 | 223 | 400 | 09 | 187 | 1.9 | 35 | حظر الحظر | 24 |
| 90 | 24 | 140 | 400 | 14 | 115 | 1.9 | 35 | 24 | |
| 131 | 24 | 95 | 400 | 20 | 80 | 1.9 | 35 | 265 | |
| 168 | 24 | 75 | 400 | 26 | 62 | 1.9 | 35 | 265 | |
| 270 | 24 | 46 | 400 | 35 | 38 | 1.9 | 35 | 265 | |
| 506 | 24 | 24 | 400 | 35 | 20 | 1.9 | 35 | 29 | |
| 810 | 24 | 15 | 400 | 35 | 13 | 1.9 | 35 | 29 | |
