تفاصيل المنتج:
|
| إستعمال: | لديي | التخفيف: | نحى |
|---|---|---|---|
| السرعة (دورة في الدقيقة): | 6-1600 دورة في الدقيقة | يكتب: | DC Gear Motor مع التشفير |
| نجاعة: | آي إي 1 | بناء: | المغناطيس الدائم |
| مواد: | ستانلس ستيل | الجهد االكهربى: | 12 فولت / 24 فولت |
| تسليط الضوء: | 37 مم محرك تروس عالي العزم,محرك تروس ذو عزم دوران عالي المحور غريب الأطوار,محركات تروس صغيرة DC من روش |
||

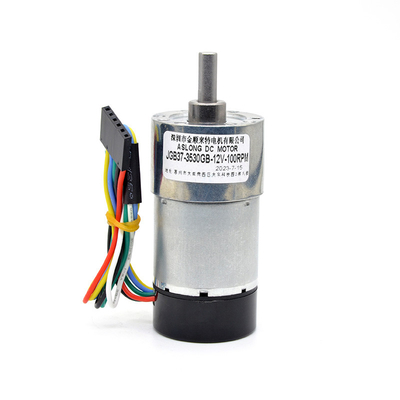

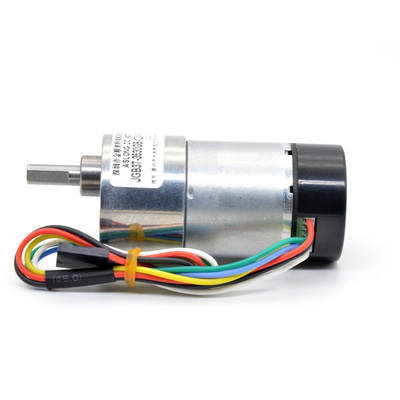

37mm 12v 24v 1600 Rpm عزم دوران عالي محرك تروس Dc مع جهاز تشفير
قطر 37 مم جميع صندوق التروس المعدني 12 فولت 24 فولت محرك تروس تيار مستمر مع جهاز تشفير 7 دورة في الدقيقة إلى 1600 دورة في الدقيقة محرك تروس عزم دوران عالي عمود غريب الأطوار
مقدمة من المحرك
1. اسم المحرك: DC Gear Motor 12V 24V مع التشفير والغطاء الواقي
2. الفولطية المقدرة لها DC 12V و DC 24V
3. 12V العاصمة.يمكنك اختيار سرعة عدم التحميل لديك:
6 دورة في الدقيقة / 10 دورة في الدقيقة / 18.5 دورة في الدقيقة / 30 دورة في الدقيقة / 38 دورة في الدقيقة / 56 دورة في الدقيقة / 89 دورة في الدقيقة / 167 دورة في الدقيقة / 267 دورة في الدقيقة / 500 دورة في الدقيقة / 800 دورة في الدقيقة
عزم الدوران المقدر بين 0.32 إلى 41 كجم. سم ؛عزم المماطلة: بين 1.16-50KG.CM ، يوصى ألا يتجاوز حمل مشروعك عزم الدوران المقدر ؛حدد سرعة عدم التحميل في DC 12V ، سيكون هناك عزم الدوران المقنن وعزم دوران المماطلة المقابل ، يرجى الرجوع إلى جدول المعلمات أدناه.
4. تيار مستمر 24 فولت ؛يمكنك اختيار سرعة عدم التحميل لديك:
12 دورة في الدقيقة / 20 دورة في الدقيقة / 37 دورة في الدقيقة / 60 دورة في الدقيقة / 76 دورة في الدقيقة / 111 دورة في الدقيقة / 178 دورة في الدقيقة / 333 دورة في الدقيقة / 533 دورة في الدقيقة / 1000 دورة في الدقيقة / 1600 دورة في الدقيقة
عزم الدوران المقدر بين 0.4 إلى 50 كجم. سم ؛عزم المماطلة: بين 1.7-60KG.CM ، يوصى ألا يتجاوز حمل مشروعك عزم الدوران المقدر ؛حدد سرعة عدم التحميل في DC 24V ، وسوف يكون هناك عزم الدوران المقنن وعزم الدوران المقابل ، يرجى الرجوع إلى جدول المعلمات أدناه.
5. اتجاه دوران المحرك: CW أو CCW ، دعم معكوس ؛
تحكم في دوران المحرك في اتجاه عقارب الساعة أو عكس اتجاه عقارب الساعة عن طريق تغيير طريقة توصيل الأقطاب الموجبة والسالبة

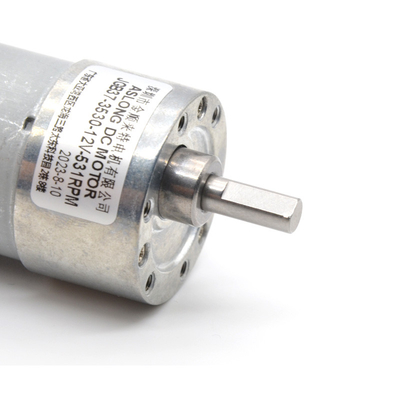

6. شكل عمود المحرك: نوع D ، يرجى الرجوع إلى مخطط الحجم أدناه لجميع أبعاد المحرك.
7. مادة التروس: التروس المعدنية تجعل المحرك يدوم لفترة أطول
8. يمكن تعديل سرعة المحرك باستخدام جهاز التحكم في السرعة.
9. المحرك لديه ضوضاء قياسية عند العمل.إذا كان لمشروعك متطلبات ضوضاء عمل المحرك ، فيرجى الرجوع إلينا قبل الشراء.سنقدم لك بعض الاقتراحات.شكرًا لك.
عندما يتم عكس المحرك ، سيكون صوت العمل للمحرك أكبر من الدوران الأمامي ، وهو أمر طبيعي.
10. هذا المحرك مناسب لمجموعة متنوعة من معدات الأتمتة الدقيقة.طالما أنك تؤكد أن جهد المحرك وعزم الدوران الذي تختاره مناسبان لجهد وحمل مشروعك قبل الشراء ، فلا يوجد حد لنطاق استخدام هذا المحرك.
على سبيل المثال ، لعبة Toy Car ؛ستائر كهربائيةمحركات لوحةالأجهزة المنزلية وما إلى ذلك.

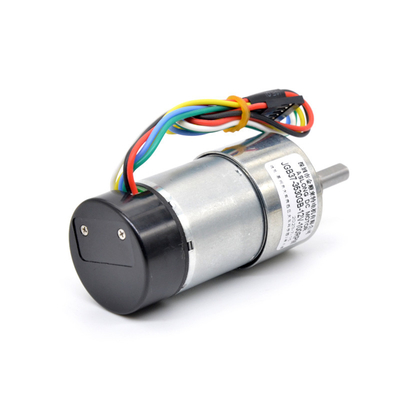

مقدمة التشفير
1. الميزات البارزة: هذا المحرك مع التشفير.المحرك لديه وظيفة قياس السرعة ؛
2. المشفر ذو أداء عالي وهو عبارة عن مشفر مغناطيسي تزايدي ثنائي القناة وثلاث قنوات.يمكن أن تتكيف مع البيئات القاسية.يحتوي كل مشفر مغناطيسي على شبكة مغناطيسية وحساسية مغناطيسية للكشف عن المحرك.زاوية المرحلة التربيعية لقناتي الإخراج هي 90 درجة مئوية موجة مربعة ، المحرك به خطان للإشارة ، يدور المحرك دورة واحدة ، كل خرج 16 موجة مربعة
فيما يلي رسم تخطيطي لاتصال المشفر ؛خرج الدائرةخرج موجة مربعة

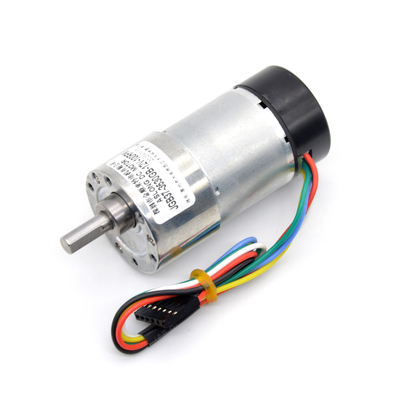

طريقة الأسلاك
الخط الأحمر: القطب الموجب لإمداد الطاقة بالتيار المستمر متصل بالمحرك
السلك الأسود: القطب السالب لإمداد الطاقة بالتيار المستمر متصل بالمحرك
الخط الأخضر: الاستشعار الأرضي
الخط الأزرق: جهاز استشعار امدادات الطاقة
سلك أصفر: الإشارة نقطة إخراج
الخط الأبيض: نقطة إخراج الإشارة ب
الهياكل :
1. استخدم جميع التروس المعدنية
2. لفائف نحاسية نقية ذات موصلية عالية للغاية ومقاومة لدرجات الحرارة العالية
3. المحرك لديه مشفر ، يمكنك قياس عدد الثورات
4. باستخدام التروس عالية الجودة ، تتم معالجة التروس بالحرارة وأكثر مقاومة للتآكل ، مما يجعل المحرك يدوم لفترة أطول.
5. لا يحتوي محرك هذا الرابط على غطاء واقي.إذا كنت بحاجة إلى محرك بغطاء واقي ، فيرجى الاتصال بنا قبل الشراء.
جدول معلمات المحرك:
يجب ألا يتجاوز حمل مشروعك عزم الدوران المقدر للمحرك ، وإلا سيتم تقليل عمر المحرك
المعلمات في الجدول أدناه هي معلمات الجهد المقنن لتوصيل المحرك 12 فولت / 24 فولت
إذا كان المحرك متصلاً بإدخال جهد غير مقنن ، فستتغير جميع معلمات المحرك.
| JGB37-3530 معدل فولت DC12V | |||||||||||
| نسبة الانخفاض | 6.25 | 10 | 18.8 | 30 | 56 | 90 | 131 | 168 | 270 | 506 | 810 |
| لا تحميل الحالي (أماه) | <120 | <120 | <120 | <120 | <120 | <120 | <120 | <120 | <120 | <120 | <120 |
| لا تحميل RPM | 1600 | 1000 | ق 31 | 333 | 178 | 111 | 76 | S9 | 37 | 20 | 12 |
| عزم الحمل (كجم ، سم) | 0.3 | 0.38 | 0.7 | 1.14 | 2.1 | 3.4 | 5 | 6.3 | 10 | 19 | 30 |
| تحميل RPM | 1120 | 800 | 424 | 266 | 412 | 88 | 60 | 47 | 29 | 16 | 9 |
| الحمل الحالي (أماه) | <400 | <400 | <400 | <400 | <400 | <400 | <400 | <400 | <400 | <400 | <400 |
| ماكس عزم الدوران (كجم.سم) | 1 | 1.S2 | 2.8 | 4.5 | 8.4 | 13 | 20 | 25 | ماكس 40 كجم | ||
| طول صندوق التروس (rrm) | 19 | 19 | 22 | 22 | 24 | 24 | 26.5 | 26.5 | 26.5 | 29 | 29 |
| JGB37-3530 معدل فولت DC24V | |||||||||||
| نسبة الانخفاض | 6.25 | 10 | 18.8 | 30 | 56 | 90 | 131 | 168 | 270 | 506 | 810 |
| لا تحميل الحالي (أماه) | <S0 | <50 | <50 | <50 | <50 | <50 | <50 | <50 | <50 | <50 | <S0 |
| لا تحميل RPM | 960 | 600 | 319 | 200 | 107 | 66 | 45 | 35 | 22 | 12 | 7 |
| عزم الحمل (كجم ، سم) | 0.2 | 0.29 | 0.54 | 1.1 | 1.6 | 2.61 | 3.7 | 4.8 | 7.8 | 14 | 23 |
| تحميل RPM | 672 | 480 | 255 | 160 | 85 | 52 | 36 | 28 | 18 | 10 | 5.6 |
| الحمل الحالي (أماه) | <100 | <100 | <100 | <100 | <100 | <100 | <100 | <100 | <100 | <100 | <100 |
| ماكس عزم الدوران (كجم.سم) | 1 | 1.16 | 2.1 | 4.4 | 6.4 | 10 | 14.8 | 19 | 31 كجم كحد أقصى | ||
| طول علبة التروس (مم) | 19 | 19 | 22 | 22 | 24 | 24 | 26.5 | 26.5 | 26.5 | 29 | 29 |
| يمكنك شراء محرك JGB37-3530 مع المشفر | |
| إذا كنت ترغب فقط في الحصول على المحرك المنفصل ، فيمكنك اختيار المحرك JGB37-3530 فقط. | |
| كما نقدم المحرك 3530C |
