تفاصيل المنتج:
|
| اسم المنتج: | جيه جي بي 37-3530 | التطبيق: | منتجات الأتمتة |
|---|---|---|---|
| نوع المحرك: | محرك تخفيض فرشاة التيار المستمر | الكلمات الرئيسية: | محرك بتيار مستمر 12 فولت 24 فولت |
| الجهد الاسمي: | 6 ~ 24 فولت | القوة: | 1.66 ~ 3 واط |
| تطبيقات نموذجية: | الروبوت | الحجم: | 37 ملم |
| السمة: | محور الإخراج المركزي |

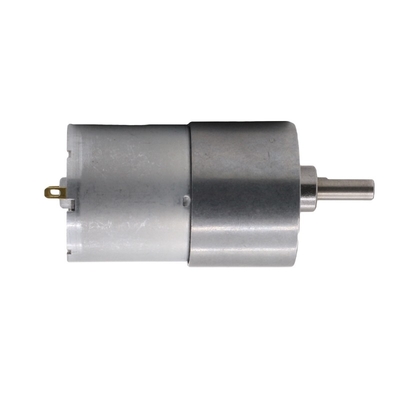

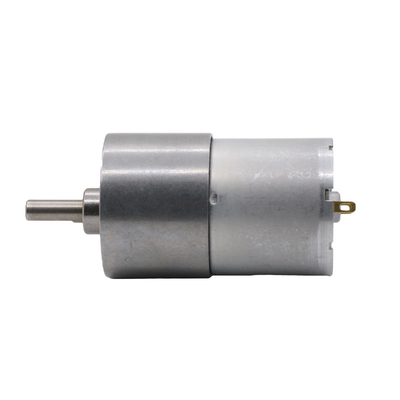

JGB37-3530 37mm محركات التروس الميكرو DC 12v
JGB37-3530 37mm قطر 12v محرك DC 24V محرك التروس
| JGB37-520 محرك التروس الميكرو Dc |
الآن، يمكنك الحصول على هذا 37ملم محرك العدادات المباشر مع مكيف مغناطيسي(JGB37-520B)وغيرها من المرتبطة37ملممحركات صناديق التروس كما يلي:
|
|
|
|
| JGB37-520B | JGB37-3530 | JGB37-3157 | JGB37-3625 |
|
|
|
|
| JGB37-3650 | JGB37-545 | JGB37-550 | ZGA37-3530 |
المواصفات العامة:
* الجهد: 12 فولت
* سرعة بدون حمولة: 16-381RPM
* تيار بدون حمولة: 30mA
* عزم الدوران:0.3g-3.3kg.cm
* التيار الوقائي:0.7أ
يمكن تخصيص الجهد / rpm / العمود ، مرحبًا بالتشاور.
مقدمة المحرك:
1اسم المحرك: JGB37-3530 DC Gear Motor DC 12V 24V
2الجهد الاسمي 12 فولت و 24 فولت
3. DC 12V ؛ يمكنك اختيار سرعة بدون حمولة لديها: 12rpm / 20rpm / 37rpm / 59rpm / 76rpm / 111rpm / 178rpm / 333rpm / 533rpm / 1000rpm / 1600rpm
عزم دوران اسمي بين 0.5 إلى 40 KG.CM ؛ عزم دوران الوقوف: بين 2 إلى 54 KG ، فمن المستحسن أن لا يتجاوز حمولة المشروع عزم دوران اسمي ؛ حدد سرعة بدون حمل في DC 12V ،سيكون هناك عزم دوران محدد و عزم دوران ثابتالرجاء الرجوع إلى جدول المعلمات أدناه.
4. DC 24V ؛ يمكنك اختيار سرعة بدون حمولة:
7دورات / 12دورات / 22دورات / 35دورات / 45دورات / 66دورات / 107دورات / 200دورات / 319دورات / 600دورات / 960.
عزم دوران اسمي بين 0.5 إلى 40 KG.CM ؛ عزم دوران الوقوف: بين 2 إلى 54 KG ، يوصى بأن لا يتجاوز حمولة المشروع عزم دوران اسمي ؛ حدد سرعة بدون حمولة في DC 24V ،سيكون هناك عزم دوران محدد و عزم دوران ثابتالرجاء الرجوع إلى جدول المعلمات أدناه.
5اتجاه دوران المحرك: CW أو CCW، الدعم عكسياً.
التحكم في اتجاه عقارب الساعة أو اتجاه عقارب الساعة دوران المحرك عن طريق تغيير الطريقة التي يتم توصيل الأقطاب الكهربائية الإيجابية والسلبية
6شكل عمود المحرك: نوع D، يرجى الرجوع إلى مخطط الأحجام أدناه لجميع أبعاد المحرك.
7مادة العجلات: العجلات المعدنية تجعل المحرك يدوم لفترة أطول
8. يمكن ضبط سرعة المحرك باستخدام جهاز تحكم السرعة. يتم بيع هذا المحرك و جهاز تحكم السرعة معًا. يمكنك الرجوع إلى مقدمة مبيعات التركيب أدناه.
9. .المحرك لديه ضوضاء قياسية عند العمل.إذا كان مشروعك لديه متطلبات للضوضاء العاملة للمحرك، يرجى استشارة لنا قبل الشراء.سنعطيك بعض الاقتراحات.شكرا.
عندما يتم عكس المحرك، فإن صوت عمل المحرك سيكون أكبر من الدوران إلى الأمام، وهو أمر طبيعي.
10. وصلة الطاقة المباشرة للمحرك آمنة؛ تثبت التجربة أن فولتاج المحرك أقل من 36 فولت دون أي خطر.
11هذا المحرك مناسب لمجموعة متنوعة من معدات الأتمتة الصغيرة.طالما أنك تؤكد أن الجهد المحرك وعزم الدوران من اختيارك مناسبة لجهد وحمل مشروعك قبل الشراء، لا يوجد حد لمجال استخدام هذا المحرك.
على سبيل المثال ، الروبوت ؛ DIY ؛ الستائر الكهربائية ؛ محركات اللوحة ؛ الأجهزة المنزلية الخ.
ما يلي هو جدول المعلمات للمحرك
يجب أن لا يتجاوز حمولة المشروع الخاص بك عزم الدوران الاسمي للمحرك، وإلا فإن عمر المحرك سيتم تقليصها
المعايير الواردة في الجدول أدناه هي المعايير الخاصة بتوصيل المحرك بجهد اسمي 12v/24v
إذا تم توصيل المحرك بجهد دخول غير مقيّم، ستتغير جميع معايير المحرك.
الرسم:
ورقة البيانات:
| JGB37-3530 فولت مشهود DC12V | |||||||||||
| نسبة التخفيض | 6.25 | 10 | 18.8 | 30 | 56 | 90 | 131 | 168 | 270 | 506 | 810 |
| بدون حمولة التيار (ما) | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 |
| بدون تحميل RPM | 1600 | 1000 | S31 | 333 | 178 | 111 | 76 | S9 | 37 | 20 | 12 |
| عزم دوران الحمل (كغ، سم) | 0.3 | 0.38 | 0.7 | 1.14 | 2.1 | 3.4 | 5 | 6.3 | 10 | 19 | 30 |
| تحميل RPM | 1120 | 800 | 424 | 266 | 412 | 88 | 60 | 47 | 29 | 16 | 9 |
| تيار الحمل (rrA) | < 400 | < 400 | < 400 | < 400 | < 400 | < 400 | < 400 | < 400 | < 400 | < 400 | < 400 |
| أقصى عزم الدوران (كغ.سم) | 1 | 1.S2 | 2.8 | 4.5 | 8.4 | 13 | 20 | 25 | ماكس 40 كجم | ||
| طول علبة التروس (rrm) | 19 | 19 | 22 | 22 | 24 | 24 | 26.5 | 26.5 | 26.5 | 29 | 29 |
| JGB37-3530 فولت مشهود DC24V | |||||||||||
| نسبة التخفيض | 6.25 | 10 | 18.8 | 30 | 56 | 90 | 131 | 168 | 270 | 506 | 810 |
| بدون حمولة التيار (ما) | | <50 |
<50 |
<50 |
<50 |
<50 |
<50 |
<50 |
<50 |
<50 |
| |
| بدون تحميل RPM | 960 | 600 | 319 | 200 | 107 | 66 | 45 | 35 | 22 | 12 | 7 |
| عزم دوران الحمل (كغ، سم) | 0.2 | 0.29 | 0.54 | 1.1 | 1.6 | 2.61 | 3.7 | 4.8 | 7.8 | 14 | 23 |
| تحميل RPM | 672 | 480 | 255 | 160 | 85 | 52 | 36 | 28 | 18 | 10 | 5.6 |
| تيار الحمل (ما) | < 100 | < 100 | < 100 | < 100 | < 100 | < 100 | < 100 | < 100 | < 100 | < 100 | < 100 |
| أقصى عزم الدوران (كغ.سم) | 1 | 1.16 | 2.1 | 4.4 | 6.4 | 10 | 14.8 | 19 | الحد الأقصى 31 كجم | ||
| طول علبة التروس (rrm) | 19 | 19 | 22 | 22 | 24 | 24 | 26.5 | 26.5 | 26.5 | 29 | 29 |
تفاصيل هذا المحرك:
1المعدنية المعدات المقاومة للصدأ وصعبة التآكل، وتعزيز الدوران السلس والصلب للمحرك
2حفرة التوصيل الإيجابية والسلبية من مصدر الطاقة المشترك
3المحرك مصنوع من المعدن وله توصيل حراري ممتاز، مما يجعل عزم الدوران المحرك قوي.
مواصفات محرك 37mm 3530 DC:JGB37-3530.pdf
